城市河道污水處理設備包括第一沉淀池、第二沉淀池、生物轉盤和隔板;所述第一沉淀池的內部中段設有橫向的隔板，第一沉淀池的左側上部設有污水進水口，污水進水口下方的過濾區內橫向的設有隔網，其中，隔板中間位置處設有縱向的第一水管，第一沉淀池和第二沉淀池之間連接第二水管，第二沉淀池的右側上部連接第三水管;所述生物轉盤與第二沉淀池之間通過第三水管連接，生物轉盤的右端連接第四水管的左端，第四水管的右端連接過濾池，過濾池內部設有縱向的過濾器。本實用新型結構簡單、使用方便，設置了兩級沉淀和多級過濾，能夠有效去除污水中的固體雜質，保證污水沉淀的效果，提高污水的處理效果。

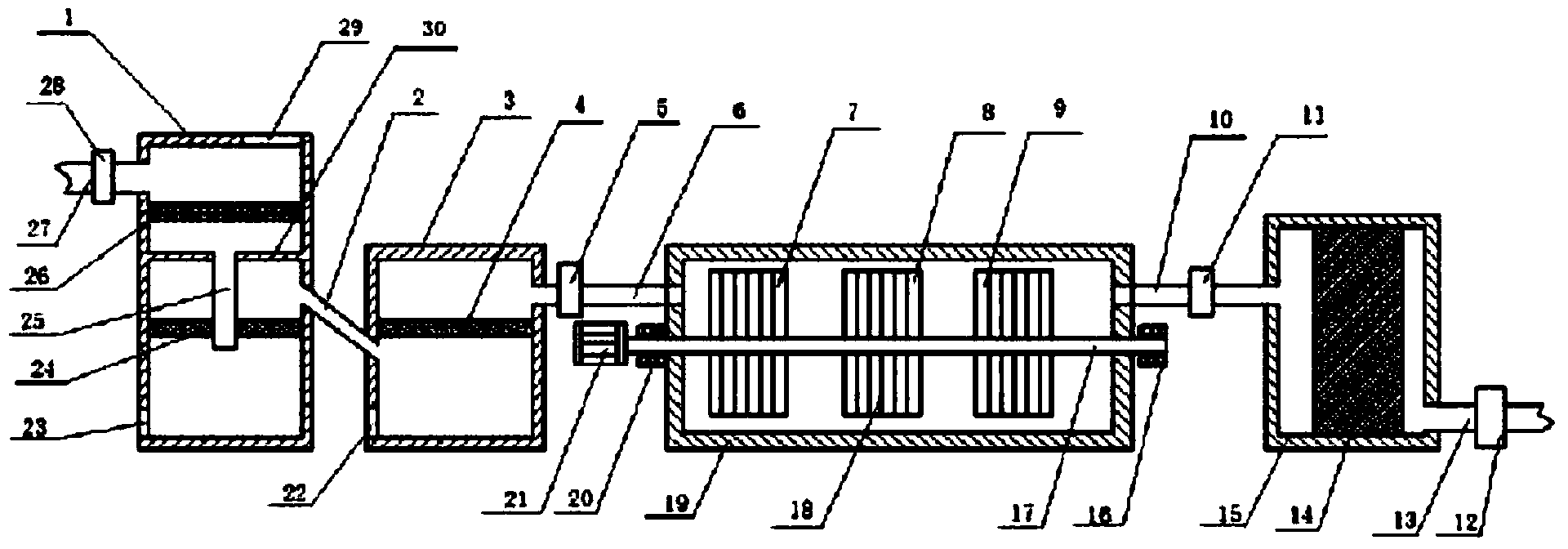

　　1.城市河道污水處理設備，包括第一沉淀池(1)、第二沉淀池(3)、生物轉盤(19) 和隔板(30);其特征在于，所述第一沉淀池(1)的內部中段設有橫向的隔板(30)， 隔板(30)將第一沉淀池分為上過濾區和下沉淀區兩部分，第一沉淀池(1)的左側上部 設有污水進水口(27)，污水進水口(27)上設有第一閥門(28)，污水進水口(27)下 方的過濾區內橫向的設有隔網(26)，第一沉淀池(1)的上端設有清理口(29)，其中， 隔板(30)中間位置處設有縱向的第一水管(25)，第一水管(25)的出水管口上方設有 橫向的格柵(24)，且第一水管(25)穿過格柵(24)，第一沉淀池(1)的左側下部設 有第一清污口(23)，第一沉淀池(1)的右側設有出水口，且第一沉淀池(1)的出水口 在下沉淀區且在格柵(24)的上方;此外，所述第二沉淀池(3)的左側中部設有進水口， 第一沉淀池(1)和第二沉淀池(3)之間連接第二水管(2)，第二沉淀池(3)的出水口 上方內部設有橫向的濾網(4)，第二沉淀池(3)的左側下部設有第二清污口(22)，第 二沉淀池(3)的右側上部設有出水口，第二沉淀池(3)的出水口在濾網(4)的上方， 且第二沉淀池(3)的出水口連接第三水管(6)，第三水管(6)上設有第二閥門(5); 所述生物轉盤(19)與第二沉淀池(3)之間通過第三水管(6)連接，生物轉盤(19)內 從左到右依次設有厭氧區(7)、缺氧區(8)和好氧區(9)，厭氧區(7)、缺氧區(8) 與好氧區(9)內均設有若干組轉片(18)，生物轉盤(19)軸心處設有轉軸(17)，轉 片(18)固定在轉軸(17)上，轉軸(17)的左端連接左固定架(20)，轉軸(17)的右 端連接右固定架(16)，轉軸(17)的左端連接電機(21)，生物轉盤(19)的右端連接 第四水管(10)的左端，第四水管(10)上設有第三閥門(11)，第四水管(10)的右端 連接過濾池(15)，過濾池(15)內部設有縱向的過濾器(14)，過濾池(15)的右側下 部設有出水管(13)，出水管(13)上設有第四閥門(12)。

　　背景技術

　　近年來，隨著城市中工業園區企業的更加，城市人口的爆發式增長，城市的污水排放 量持續增加，城市水環境受到嚴重污染，城市河道經常受到污染，一些城市河道內的水已 經嚴重污染，污水中含有大量各種生活垃圾以及微生物含量，對人們的生活質量造成很大 的影響。現有的一些生化處理污水系統雖可達到排放水的水質要求，但隨著環保要求的提 高，仍需對現有的一些污水處理系統進一步加強或改進，以進一步增強其污水處理效果， 提高出水水質的標準。

　　該設備的目的在于提供一種結構簡單、成本較低且污水處理效果較好的城市河道污水處理設備，以解決上述背景技術中提出的問題。

　　為實現上述目的，該設備提供如下技術方案：

　　城市河道污水處理設備，包括第一沉淀池、第二沉淀池、生物轉盤和隔板;所述第一 沉淀池的內部中段設有橫向的隔板，隔板將第一沉淀池分為上過濾區和下沉淀區兩部分， 第一沉淀池的左側上部設有污水進水口，污水進水口上設有第一閥門，污水進水口下方的 過濾區內橫向的設有隔網，第一沉淀池的上端設有清理口，其中，隔板中間位置處設有縱 向的第一水管，第一水管的出水管口上方設有橫向的格柵，且第一水管穿過格柵，第一沉 淀池的左側下部設有第一清污口，第一沉淀池的右側設有出水口，出水口在下沉淀區且在 格柵的上方;此外，所述第二沉淀池的左側中部設有進水口，第一沉淀池和第二沉淀池之 間連接第二水管，第二沉淀池的出水口上方內部設有橫向的濾網，第二沉淀池的左側下部 設有第二清污口，第二沉淀池的右側上部設有出水口，第二沉淀池的出水口在濾網的上方， 且第二沉淀池的出水口連接第三水管，第三水管上設有第二閥門;所述生物轉盤與第二沉 淀池之間通過第三水管連接，生物轉盤內從左到右依次設有厭氧區、缺氧區和好氧區，厭 氧區、缺氧區與好氧區內均設有若干組轉片，生物轉盤軸心處設有轉軸，轉片固定在轉軸 上，轉軸的左端連接左固定架，轉軸的右端連接右固定架，轉軸的左端連接電機，生物轉 盤的右端連接第四水管的左端，第四水管上設有第三閥門，第四水管的右端連接過濾池， 過濾池內部設有縱向的過濾器，過濾池的右側下部設有出水管，出水管上設有第四閥門。

　　進一步的方案：所述出水管在高度上要低于第四水管。

　　進一步的方案：所述第一沉淀池的出水口在高度上要高于第二沉淀池的進水口。

　　與現有技術相比，還設備結構簡單、使用方便，設置了兩級沉淀和多級過濾，能夠有效去除水體中的固體雜質，保證污水沉淀的效果設置了生物處理裝置，進一步的提高了污水的處理效果。
